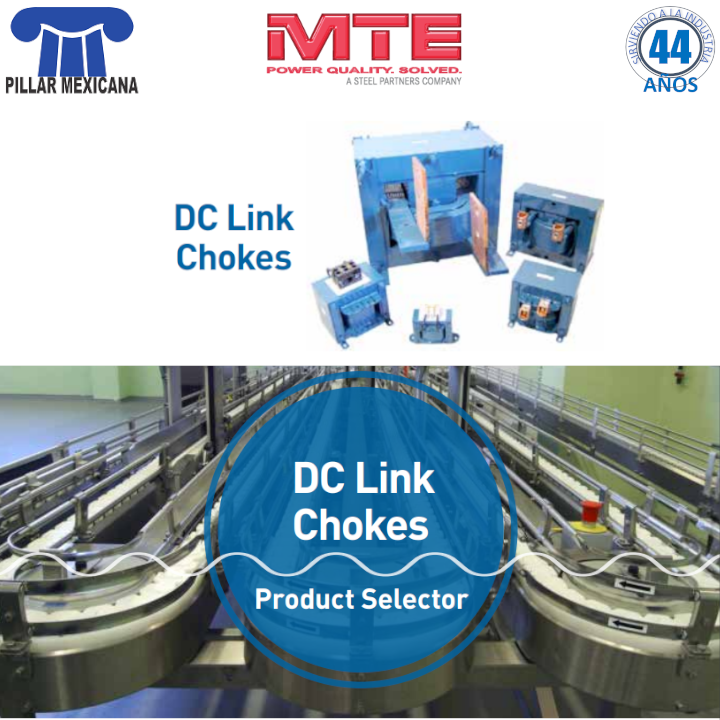

DC Link chokes

ECONÓMICO, VERSÁTIL

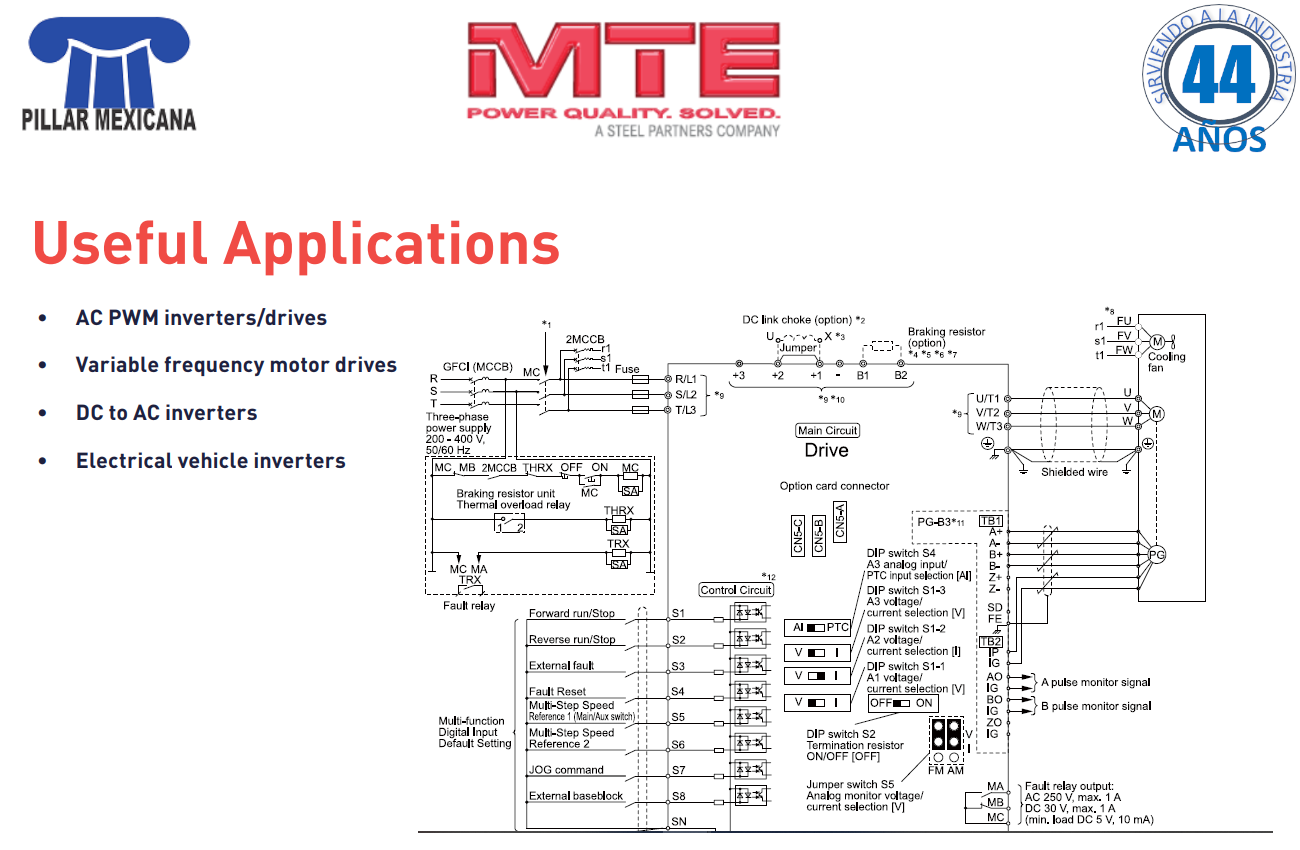

USA BOBINAS DE ACOPLAMIENTO DE CC EN DIVERSAS APLICACIONES TALES COMO:

  • Unidades/inversores PWM de CA
  • Inversores de CD a CA
  • Unidades de motor de frecuencia variable
  • Inversores para vehículos eléctricos

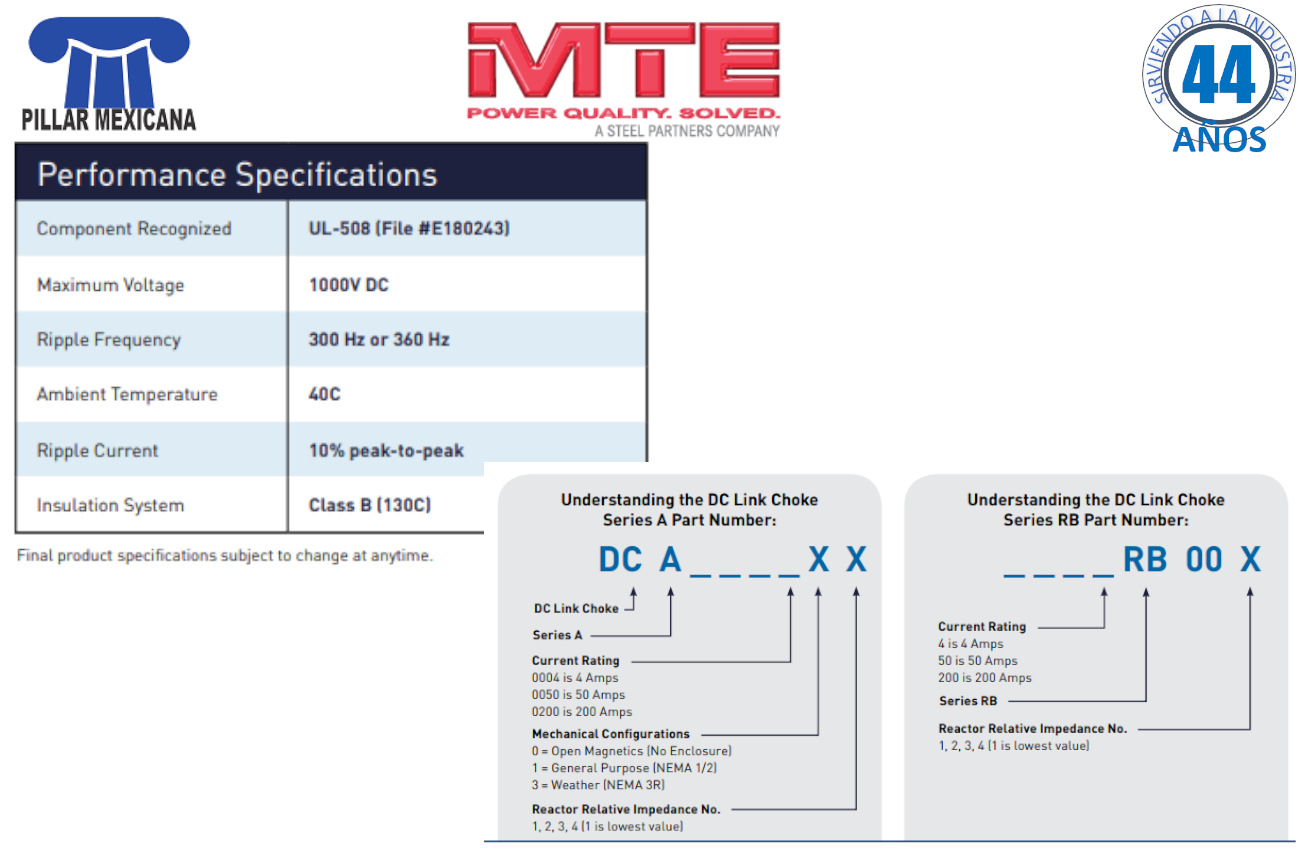

SOLUCIONES DE CALIDAD DE ENERGÍA VERSÁTILES Y ECONÓMICAS PARA INVERSORES Y UNIDADES DE VELOCIDAD

Incorpora bobinas de acoplamiento de CD de MTE en serie con bus de CD interno para:

  • Reducir armónicos de línea de entrada de CA
  • Cumplir los límites de IEEE-519
  • Absorber los impulsos parásitos de corriente/voltaje
  • Reducir la ondulación de CA en el bus de CD
  • Reducir los índices de dV/dT y dI/dT
  • Resolver los inconvenientes de las desconexiones por sobrevoltaje
  • Reducir el sobrevoltaje transitorio del bus de CD

Cuando se agrega entre el rectificador de entrada y los capacitores de bus, la bobina de acoplamiento mejorará la forma de onda del bus de CD y la forma de onda de entrada de CA. En esta ubicación el reactor de CD reducirá la cantidad de ondulación de CA en el bus de CD, reducirá los armónicos de la línea de entrada de CA y ofrecerá protección contra las desconexiones inconvenientes debido a impulsos parásitos de voltaje, como los que provoca la conmutación del capacitor. Sin embargo, las bobinas de acoplamiento de CD no ofrecerán protección de los rectificadores de entrada.

Las bobinas de acoplamiento de CD tienen la ventaja de maximizar la inductancia del circuito debido a motivos de calidad de energía, pero sin provocar una caída de voltaje de la línea de entrada de CA. Las bobinas de acoplamiento de CD se pueden usar individualmente por lo general en el bus de CD positivo o en pares con una en cada uno, en el bus negativo y el positivo. Cuando se usan dos reactores de CD en un bus, la inductancia es aditiva. Necesitará el doble de inductancia en el bus de CD de la que se usa en la entrada de CA (por fase) para obtener el mismo rendimiento experimentado con los reactores de entrada de CA. Para obtener el mejor rendimiento, combine el uso de un reactor de entrada de CA y una bobina de acoplamiento de CD.

Las bobinas de acoplamiento de CD de MTE Corporation son un medio económico de filtro y control de la corriente y el voltaje del bus de CD, en un inversor/unidad de velocidad variable. Estas ayudan a reducir las distorsiones armónicas de la corriente de línea de entrada de CA y absorben los impulsos parásitos de voltaje del bus de CD. Las bobinas de acoplamiento agregan protección y filtro, pero no se deben considerar como una alternativa directa para los reactores de salida o entrada de CA. Aunque las bobinas de acoplamiento de CD aumentan el filtrado interno y tienen la capacidad de absorber impulsos parásitos, estas no protegen el rectificador de puente de entrada debido a la ubicación de su circuito. No ofrecen protección para el circuito de salida del inversor debido a su ubicación en el bus de CD.

Documento
Product_Selector
pillar-dc-link-chokes-productselector.pdf ( 298.377 Kb )
